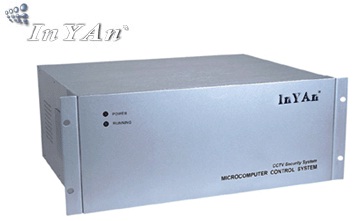

设备简介：矩阵主机采用大规模音、视频切换专用芯片作为音、视频切换矩阵电路的多路多通道切换设备，溶合了先进的矩阵切换技术和计算机技术，可以给用户提供卓越的整体性能。主机采用模块化插板结构，具有视频输出、视频输入、音频输出、音频输入等多种模块化插板，用户可选择各种插板组合成系统所需容量和功能的切换设备。在一个标准19英寸机箱中实现音频切换、视频切换、报警输入及警后联动录像等多种功能，大大简化了系统的构成，提高了用户系统的可靠性。
矩阵主机具有完备的矩阵切换能力，可以在任意监视器上显示任意摄像机的图像和监听与之对应的声音，而且这种控制可以通过手动操作和自动切换方式来实现，用户可使用一个功能完备、按人机工程学原理设计的键盘对系统进行操作和编程。系统中最多可以使用16个键盘或多媒体终端。
矩阵主机内置了多种控制协议，可以直接控制多种类型的解码器、高速球，并能由数字硬盘录像机共同控制。
用户可选多种不同配置的系统：64、72、80、88、96、104、112、120、128、136、144、152、160、168、176、184、192、200、208、216、224、232、240、248、255路输入；8、12、16、20、24、28、32路输出。
设备特性：
系统部件介绍
中央处理器模块MAIM：
操作软件控制整个矩阵系统。包括3个RS-485数据端口，1个RS-232数据端口。
视频输入模块VIM：
每块视频输入模块提供16路视频输入。
视频输出模块VOM：
每块视频输出模块提供16路视频输出。
音频输入模块AIM：
每块音频输入模块提供16路音频输入。
音频输出模块AOM：
每块音频输出模块提供16路音频输出。
内置报警模块ARM：
主机内置报警模块提供16路报警点输入，2路报警联动输出。
设备参数：
供电电源
<50W AC220V±10% / 50Hz
视频输入
1Vp-p(75欧姆负载，不平衡)
视频输出
视频信噪比
50db（加权）
视频隔离度
50db (加权)
视频带宽
17MHz(-3db)
差分相位
典型值为2%
差分增益
视频制式
CCIR和PAL制
音频输入幅值
0-2Vp-p
音频输出功率
0.5W(8W)
音频信噪比
48db（加权）
音频隔离度
音频带宽
20KHz(-3db)
切换时间
<1毫秒
视音频接口
视频：BNC插座/音频：RCA插座
环境温度
-10℃~55℃
环境湿度
≤90℅RH(无凝结)
外形尺寸
350mm(L)×480mm(W)×178 mm (H)
规格型号：
大型视频矩阵主机
型号：AN-L2xxxV** (xxx:输入路数，**:输出路数)
输入/输出
输出8路
输出12路
输出16路
输出20路
输出24路
输出28路
输出32路
输入064V
L2064V08
L2064V12
L2064V16
L2064V20
L2064V24
L2064V28
L2064V32
输入072V
L2072V08
L2072V12
L2072V16
L2072V20
L2072V24
L2072V28
L2072V32
输入080V
L2080V08
L2080V12
L2080V16
L2080V20
L2080V24
L2080V28
L2080V32
输入088V
L2088V08
L2088V12
L2088V16
L2088V20
L2088V24
L2088V28
L2088V32
输入096V
L2096V08
L2096V12
L2096V16
L2096V20
L2096V24
L2096V28
L2096V32
输入104V
L2104V08
L2104V12
L2104V16
L2104V20
L2104V24
L2104V28
L2104V32
输入112V
L2112V08
L2112V12
L2112V16
L2112V20
L2112V24
L2112V28
L2112V32
输入120V
L2120V08
L2120V12
L2120V16
L2120V20
L2120V24
L2120V28
L2120V32
输入128V
L2128V08
L2128V12
L2128V16
L2128V20
L2128V24
L2128V28
L2128V32
输入136V
L2136V08
L2136V12
L2136V16
L2136V20
L2136V24
L2136V28
L2136V32
输入144V
L2144V08
L2144V12
L2144V16
L2144V20
L2144V24
L2144V28
L2144V32
输入152V
L2152V08
L2152V12
L2152V16
L2152V20
L2152V24
L2152V28
L2152V32
输入160V
L2160V08
L2160V12
L2160V16
L2160V20
L2160V24
L2160V28
L2160V32
输入168V
L2168V08
L2168V12
L2168V16
L2168V20
L2168V24
L2168V28
L2168V32
输入176V
L2176V08
L2176V12
L2176V16
L2176V20
L2176V24
L2176V28
L2176V32
输入184V
L2184V08
L2184V12
L2184V16
L2184V20
L2184V24
L2184V28
L2184V32
输入192V
L2192V08
L2192V12
L2192V16
L2192V20
L2192V24
L2192V28
L2192V32
输入200V
L2200V08
L2200V12
L2200V16
L2200V20
L2200V24
L2200V28
L2200V32
输入208V
L2208V08
L2208V12
L2208V16
L2208V20
L2208V24
L2208V28
L2208V32
输入216V
L2216V08
L2216V12
L2216V16
L2216V20
L2216V24
L2216V28
L2216V32
输入224V
L2224V08
L2224V12
L2224V16
L2224V20
L2224V24
L2224V28
L2224V32
输入232V
L2232V08
L2232V12
L2232V16
L2232V20
L2232V24
L2232V28
L2232V32
输入240V
L2240V08
L2240V12
L2240V16
L2240V20
L2240V24
L2240V28
L2240V32
输入248V
L2248V08
L2248V12
L2248V16
L2248V20
L2248V24
L2248V28
L2248V32
输入255V
L2255V08
L2255V12
L2255V16
L2255V20
L2255V24
L2255V28
L2255V32
大型音频矩阵主机
型号：AN-L2xxxA** (xxx:输入路数，**:输出路数)
输入064A
L2064A08
L2064A12
L2064A16
L2064A20
L2064A24
L2064A28
L2064A32
输入072A
L2072A08
L2072A12
L2072A16
L2072A20
L2072A24
L2072A28
L2072A32
输入080A
L2080A08
L2080A12
L2080A16
L2080A20
L2080A24
L2080A28
L2080A32
输入088A
L2088A08
L2088A12
L2088A16
L2088A20
L2088A24
L2088A28
L2088A32
输入096A
L2096A08
L2096A12
L2096A16
L2096A20
L2096A24
L2096A28
L2096A32
输入104A
L2104A08
L2104A12
L2104A16
L2104A20
L2104A24
L2104A28
L2104A32
输入112A
L2112A08
L2112A12
L2112A16
L2112A20
L2112A24
L2112A28
L2112A32
输入120A
L2120A08
L2120A12
L2120A16
L2120A20
L2120A24
L2120A28
L2120A32
输入128A
L2128A08
L2128A12
L2128A16
L2128A20
L2128A24
L2128A28
L2128A32
输入136A
L2136A08
L2136A12
L2136A16
L2136A20
L2136A24
L2136A28
L2136A32
输入144A
L2144A08
L2144A12
L2144A16
L2144A20
L2144A24
L2144A28
L2144A32
输入152A
L2152A08
L2152A12
L2152A16
L2152A20
L2152A24
L2152A28
L2152A32
输入160 A
L2160A08
L2160A12
L2160A16
L2160A20
L2160A24
L2160A28
L2160A32
输入168A
L2168A08
L2168A12
L2168A16
L2168A20
L2168A24
L2168A28
L2168A32
输入176A
L2176A08
L2176A12
L2176A16
L2176A20
L2176A24
L2176A28
L2176A32
输入184A
L2184A08
L2184A12
L2184A16
L2184A20
L2184A24
L2184A28
L2184A32
输入192A
L2192A08
L2192A12
L2192A16
L2192A20
L2192A24
L2192A28
L2192A32
输入200A
L2200A08
L2200A12
L2200A16
L2200A20
L2200A24
L2200A28
L2200A32
输入208A
L2208A08
L2208A12
L2208A16
L2208A20
L2208A24
L2208A28
L2208A32
输入216A
L2216A08
L2216A12
L2216A16
L2216A20
L2216A24
L2216A28
L2216A32
输入224A
L2224A08
L2224A12
L2224A16
L2224A20
L2224A24
L2224A28
L2224A32
输入232A
L2232A08
L2232A12
L2232A16
L2232A20
L2232A24
L2232A28
L2232A32
输入240A
L2240A08
L2240A12
L2240A16
L2240A20
L2240A24
L2240A28
L2240A32
输入248A
L2248A08
L2248A12
L2248A16
L2248A20
L2248A24
L2248A28
L2248A32
输入255A
L2255A08
L2255A12
L2255A16
L2255A20
L2255A24
L2255A28
L2255A32
大型视频环接矩阵主机
型号：AN-L2xxxAR** (xxx:输入路数，**:输出路数)
输入064AR
L2064AR08
L2064AR12
L2064AR16
L2064AR20
L2064AR24
L2064AR28
L2064AR32
输入072AR
L2072AR08
L2072AR12
L2072AR16
L2072AR20
L2072AR24
L2072AR28
L2072AR32
输入080AR
L2080AR08
L2080AR12
L2080AR16
L2080AR20
L2080AR24
L2080AR28
L2080AR32
输入088AR
L2088AR08
L2088AR12
L2088AR16
L2088AR20
L2088AR24
L2088AR28
L2088AR32
输入096AR
L2096AR08
L2096AR12
L2096AR16
L2096AR20
L2096AR24
L2096AR28
L2096AR32
输入104AR
L2104AR08
L2104AR12
L2104AR16
L2104AR20
L2104AR24
L2104AR28
L2104AR32
输入112AR
L2112AR08
L2112AR12
L2112AR16
L2112AR20
L2112AR24
L2112AR28
L2112AR32
输入120AR
L2120AR08
L2120AR12
L2120AR16
L2120AR20
L2120AR24
L2120AR28
L2120AR32
输入128AR
L2128AR08
L2128AR12
L2128AR16
L2128AR20
L2128AR24
L2128AR28
L2128AR32
输入136AR
L2136AR08
L2136AR12
L2136AR16
L2136AR20
L2136AR24
L2136AR28
L2136AR32
输入144AR
L2144AR08
L2144AR12
L2144AR16
L2144AR20
L2144AR24
L2144AR28
L2144AR32
输入152AR
L2152AR08
L2152AR12
L2152AR16
L2152AR20
L2152AR24
L2152AR28
L2152AR32
输入160AR
L2160AR08
L2160AR12
L2160AR16
L2160AR20
L2160AR24
L2160AR28
L2160AR32
输入168AR
L2168AR08
L2168AR12
L2168AR16
L2168AR20
L2168AR24
L2168AR28
L2168AR32
输入176AR
L2176AR08
L2176AR12
L2176AR16
L2176AR20
L2176AR24
L2176AR28
L2176AR32
输入184AR
L2184AR08
L2184AR12
L2184AR16
L2184AR20
L2184AR24
L2184AR28
L2184AR32
输入192AR
L2192AR08
L2192AR12
L2192AR16
L2192AR20
L2192AR24
L2192AR28
L2192AR32
输入200AR
L2200AR08
L2200AR12
L2200AR16
L2200AR20
L2200AR24
L2200AR28
L2200AR32
输入208AR
L2208AR08
L2208AR12
L2208AR16
L2208AR20
L2208AR24
L2208AR28
L2208AR32
输入216AR
L2216AR08
L2216AR12
L2216AR16
L2216AR20
L2216AR24
L2216AR28
L2216AR32
输入224AR
L2224AR08
L2224AR12
L2224AR16
L2224AR20
L2224AR24
L2224AR28
L2224AR32
输入232AR
L2232AR08
L2232AR12
L2232AR16
L2232AR20
L2232AR24
L2232AR28
L2232AR32
输入240AR
L2240AR08
L2240AR12
L2240AR16
L2240AR20
L2240AR24
L2240AR28
L2240AR32
输入248AR
L2248AR08
L2248AR12
L2248AR16
L2248AR20
L2248AR24
L2248AR28
L2248AR32
输入255AR
L2255AR08
L2255AR12
L2255AR16
L2255AR20
L2255AR24
L2255AR28
L2255AR32
