产品中心

记录设备(DVR)



产品编号:
    AN-K2000
产品名称:

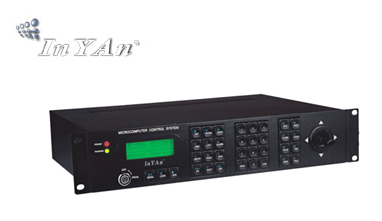

    AN-K2000系列一体型矩阵
产品类别:
    矩阵系统


设备简介:

矩阵主机采用大规模音、视频切换专用芯片作为音、视频切换矩阵电路的多路多通道切换设备,溶合了先进的矩阵切换技术和计算机技术,可以给用户提供卓越的整体性能。中型视音频主机采用模块化插板结构,具有视频输出、视频输入、音频输出、音频输入等多种模块化插板,用户可选择各种插板组合成系统所需容量和功能的切换设备。在一个标准19英寸机箱中实现音频切换、视频切换、报警输入及警后联动录像功能等多种功能,大大简化了系统的构成,提高了用户系统的可靠性。

矩阵机具有完备的矩阵切换能力,可以在任意监视器上显示任意摄像机的图像和监听与之对应的声音,而且这种控制可以通过手动操作和自动切换方式来实现,用户可使用一个功能完备、按人机工程学原理设计的键盘对系统进行操作和编程。系统中最多可以使用16个键盘或多媒体终端。

矩阵主机内置了多种控制协议,可以直接控制多种类型的解码器、高速球,并能由数字硬盘录像机共同控制。

用户可选多种不同配置的系统:812162024283240485664路输入;2468101216路输出。

设备特性:

  • 配置面板键盘 液晶显示屏 变速操纵杆
  • 单机最大64台摄像机和16台监视器
  • 菜单综合设置  中英文菜单显示可选择
  • 系统时间、日期、运行状态、摄像机标题屏幕显示
  • 自由、程序、同步、群组切换多种切换方式
  • 视频切换、报警控制三位一体
  • 控制恒速或变速云台/控制电动镜头 无需转换器可直接控制智能高速球
  • 内置16路报警输入/2路报警联动输出  可外扩报警主机64路报警输入
  • 警后联动视频切换、自动录像
  • 兼容多种数字录像机(DVR)操作 可方便的使用计算机和键盘控制前端设备
  • 支持多级、分级控制  采用RS485方式  最多可级联32台矩阵主机
  • 模块化结构设计  2U标准机箱

系统部件介绍

中央处理器模块MAIM

操作软件控制整个矩阵系统。包括3RS-485数据端口,1RS-232数据端口。

视频输入模块VIM

每块视频输入模块提供16路视频输入。

视频输出模块VOM

每块视频输出模块提供8路视频输出。

音频输入模块AIM

每块音频输入模块提供16路音频输入。

音频输出模块AOM

每块音频输出模块提供16路音频输出。

内置报警模块ARM

主机内置报警模块提供16路报警点输入,2路报警联动输出。

 设备参数:

供电电源

<50W AC220V±10% / 50Hz

视频输入

1Vp-p(75欧姆负载,不平衡)

视频输出

1Vp-p(75欧姆负载,不平衡)

视频信噪比

50db(加权)

视频隔离度

50db (加权)

视频带宽

17MHz(-3db)

差分相位

典型值为2%

差分增益

典型值为2%

视频制式

CCIRPAL

音频输入幅值

0-2Vp-p

音频输出功率

0.5W(8W)

音频信噪比

48db(加权)

音频隔离度

48db(加权)

音频带宽

20KHz(-3db)

切换时间

<1毫秒

视音频接口

视频:BNC插座/音频:RCA插座

环境温度

-10~55

环境湿度

90RH(无凝结)

外形尺寸

310mm(L)×480mm(W)×89 mm (H)



4Kg(装满模块的大概重量)

规格型号:

一体型视频矩阵主机

型号:AN-K2xxxV** (xxx:输入路数,**:输出路数)

输入/输出

输出2

输出4

输出6

输出8

输出10

输出12

输出16

输入008 V

K2008V02

K2008V04

K2008V06

K2008V08

/

/

/

输入012 V

K2012V02

K2012V04

K2012V06

K2012V08

K2012V10

K2012V12

/

输入016 V

K2016V02

K2016V04

K2016V06

K2016V08

K2016V10

K2016V12

K2016V16

输入020 V

K2020V02

K2020V04

K2020V06

K2020V08

K2020V10

K2020V12

K2020V16

输入024 V

K2024V02

K2024V04

K2024V06

K2024V08

K2024V10

K2024V12

K2024V16

输入028 V

K2028V02

K2028V04

K2028V06

K2028V08

K2028V10

K2028V12

K2028V16

输入032 V

K2032V02

K2032V04

K2032V06

K2032V08

K2032V10

K2032V12

K2032V16

输入040 V

K2040V02

K2040V04

K2040V06

K2040V08

K2040V10

K2040V12

K2040V16

输入048 V

K2048V02

K2048V04

K2048V06

K2048V08

K2048V10

K2048V12

K2048V16

输入056 V

K2056V02

K2056V04

K2056V06

K2056V08

K2056V10

K2056V12

K2056V16

输入064 V

K2064V02

K2064V04

K2064V06

K2064V08

K2064V10

K2064V12

K2064V16

一体型视音频矩阵主机

型号:AN-K2xxxVA** (xxx:输入路数,**:输出路数)

输入/输出

输出2

输出4

输出6

输出8

输出10

输出12

输出16

输入008 VA

K2008VA02

K2008VA04

K2008VA06

K2008VA08

/

/

/

输入012 VA

K2012VA02

K2012VA04

K2012VA06

K2012VA08

K2012VA10

K2012VA12

/

输入016 VA

K2016VA02

K2016VA04

K2016VA06

K2016VA08

K2016VA10

K2016VA12

K2016VA16

输入020 VA

K2020VA02

K2020VA04

K2020VA06

K2020VA08

K2020VA10

K2020VA12

K2020VA16

输入024 VA

K2024VA02

K2024VA04

K2024VA06

K2024VA08

K2024VA10

K2024VA12

K2024VA16

输入028 VA

K2028VA02

K2028VA04

K2028VA06

K2028VA08

K2028VA10

K2028VA12

K2028VA16

输入032 VA

K2032VA02

K2032VA04

K2032VA06

K2032VA08

K2032VA10

K2032VA12

K2032VA16

一体型视频环接矩阵主机

型号:AN-K2xxxVR** (xxx:输入路数,**:输出路数)

输入/输出

输出2

输出4

输出6

输出8

输出10

输出12

输出16

输入008 VR

K2008VR02

K2008VR04

K2008VR06

K2008VR08

/

/

/

输入012 VR

K2012VR02

K2012VR04

K2012VR06

K2012VR08

K2012VR10

K2012VR12

/

输入016 VR

K2016VR02

K2016VR04

K2016VR06

K2016VR08

K2016VR10

K2016VR12

K2016VR16

输入020 VR

K2020VR02

K2020VR04

K2020VR06

K2020VR08

K2020VR10

K2020VR12

K2020VR16

输入024 VR

K2024VR02

K2024VR04

K2024VR06

K2024VR08

K2024VR10

K2024VR12

K2024VR16

输入028 VR

K2028VR02

K2028VR04

K2028VR06

K2028VR08

K2028VR10

K2028VR12

K2028VR16

输入032 VR

K2032VR02

K2032VR04

K2032VR06

K2032VR08

K2032VR10

K2032VR12

K2032VR16

输入032 VR

K2032VR02

K2032VR04

K2032VR06

K2032VR08

K2032VR10

K2032VR12

K2032VR16

输入040 VR

K2040VR02

K2040VR04

K2040VR06

K2040VR08

K2040VR10

K2040VR12

K2040VR16

输入048 VR

K2048VR02

K2048VR04

K2048VR06

K2048VR08

K2048VR10

K2048VR12

K2048VR16

输入056 VR

K2056VR02

K2056VR04

K2056VR06

K2056VR08

K2056VR10

K2056VR12

K2056VR16

输入064 VR

K2064VR02

K2064VR04

K2064VR06

K2064VR08

K2064VR10

K2064VR12

K2064VR16
