产品编号:
     1路视频光端机系列
产品名称:

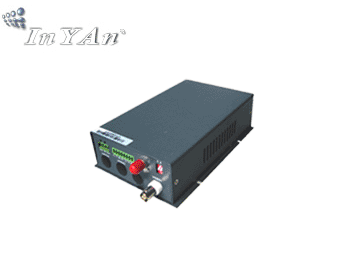

     1路视频光端机系列
产品类别:
     光端机

    InYAn数字系列光端机产品通过采用类似高速DSP等一系列数字技术，避免了模拟调频、调相、调幅光端机易产生交调失真干扰、图像与控制数据相互串扰、产品性能易受环境因素影响等缺点。该类产品还采用工业级芯片、全表面贴装，以及先进的开关电源、防电磁辐射装置等技术，确保了该产品能在各种复杂环境（例如：-35~+75°C室外环境、电厂等）下保质的长期无故障连续运行。通过对视频的全数字无压缩传输方式，确保了视频信号经远程传送无损伤及信号还原后的基带带宽（7MHZ）。无论在多么复杂光传输链路条件下，InYAn数字系列光端机都有能力确保高质量的音、视频信号的传输指标。
　　InYAn数字光端机支持单模/多摸光纤接口，光接口形式FC/ST可选。InYAn数字光端机提供丰富的光纤链路状态、视频信号输入、输出，数据输入、输出有效指示功能，使得用户安装调试十分方便。其中视频有8bit和10bit 两种色彩分辨量化级可选。InYAn数字单路视频光端机系列有插卡式和独立式两种结构，可在一芯光纤上传输单路视频和多路数据/音频信号。其最大能力是：1路双向视频、1路IP、2路双向音频、2路双向RS-232以及2路双向RS-422/RS-485 （用户可在此最大能力范围内任意选择）。如：
　　An-T/R01-000        1路视频光端机
　　An-T/R01-001        1路视频加1路反向数据/音频光端机
　　An-T/R01-111        1路双向视频加1路双向数据/音频光端机
　　An-T/RE01-166       1路双向视频、1路IP加6路双向数据/音频光端机

特点：
● 全部表面封装器件。
● 可选择FC或ST接口。
● 无电磁干扰（EMI）、射频干扰（RFI）以及共地回路。
● 采用非压缩数字视频编码方式，8BIT和10BIT分辨量化率可选。
● 采用1310nm和1550nm系列波长，其最大光学允许链损为30dB。

视频参数：
视频输入/输出阻抗 75ohm(非平衡)
视频输入/输出电压 1.0Vp-p Type
视频带宽 7MHZ
微分增益(10%-90% APL) <±1%type
微分相位(10%-90% APL) <±1°type
信噪比 >60dB（加权)(8BIT)
>70dB(加权)(10BIT)
音频参数：
音频输入/输出阻抗 600 Ohm(非平衡)
音频最大输入/输出电压 2.0Vp-p
频响 10～20kHz
失真 <0.05%
信噪比 >95dB(16BIT)

数据参数：
数据格式 RS232、RS422、RS485、曼码数据、Biphise等
数据速率 0～300kbs
误码率

10-9


光学参数：
波长 1310nm&1470nm～1610nm
光纤类型 50/125u多模 62.5/125u多模 9/125u单模
典型光输出功率 -8～3dB
典型接收机灵敏度 -30 dBm
典型光学动态范围 30dB

常规参数：
工作电源 机箱供电(170V～264V交流自适应)
工作温度 －35℃～75℃
工作湿度 0～95%无冷凝
无故障连续工作时间 >100000小时
重量（插卡式发射/接收模块） 450g
尺寸（插卡式发射/接收模块） 160x30x130 mm
